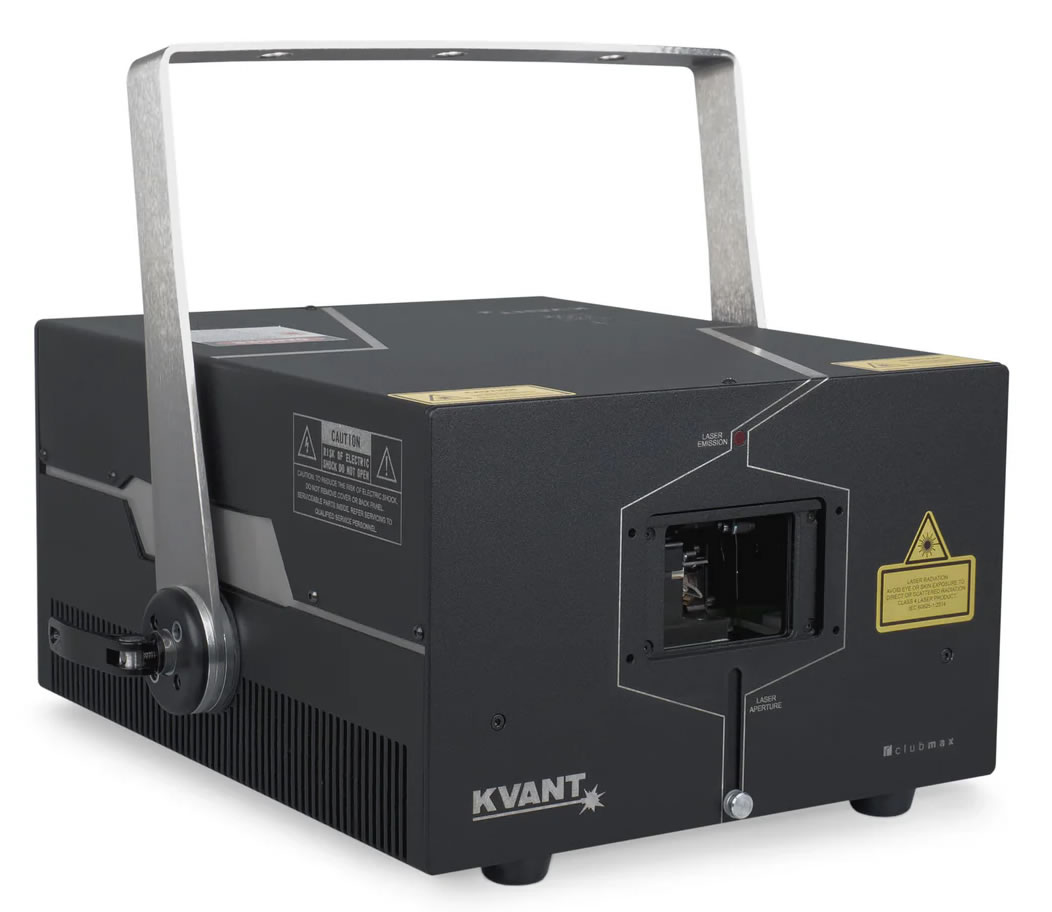

Zdroj | Typ: polovodičová laserová dióda | Plnofarebný RGB laserový projektor
Vhodnosť: vnútorné laserové displeje [atmosférické, abstraktné, textové, animačné]
Ovládanie systému: FB4-SK [Ethernet, ArtNet, DMX, ILDA | PC, svetelná konzola alebo automatické prehrávanie]
V súlade s: EN 60825-1 [testované TÜV SÜD], FDA
Hmotnosť [kg]: 11,6
Rozmery [ŠxVxH, mm]: 339 x 168 x 353
Garantovaný voliteľný výkon: 6,5W
Nainštalované moduly R | G | B [W]: 1,36 | 2,5 | 3 *poznámka A
Vlnové dĺžky [nm, ±5 nm]: 637 | 525 | 445
Veľkosť nosníka [mm]: 4,5 x 4,5
Divergencia lúča [mrad]: 0,6 [plný uhol, priemerná hodnota *poznámka B]
Analógová modulácia [kHz] 100
XY skenery: ScannerMAX 506 Compact | 40 kpps pri 8°, max. uhol skenovania 60° na oboch osiach [Ďalšie možnosti v sekcii UPGRADES]
Požiadavky na napájanie [V] | Vstup: 100 – 240/50 – 60 Hz |
Maximálna spotreba energie [VA]: 340
Prevádzková teplota [°C]: 5 – 35 [-20 až +35 pri inštalácii v ochrannom kryte Monsoon s klimatizačnou jednotkou]
Obsah balenia:
Odolný preprtavný kufor, 1,5 m napájací kábel AC, 10 m signálny kábel Ethernet RJ45, núdzový diaľkový ovládač E-STOP s 10 m 3-pinovým XLR káblom, sada 4 bezpečnostných kľúčov, adaptér Interlock bypass [dodávaný len pre USA], pamäťový kľúč USB s používateľskou príručkou, certifikát kontroly kvality.
Softvér na riadenie a tvorbu laserov Pangolin QuickShow je k dispozícii na stiahnutie ZDARMA.
Vlastnosti hardvéru: Všetky základné nastavenia a úpravy systému, ako napríklad nastavenie výstupného výkonu pre každú farbu, inverzia osí X a Y, veľkosť a poloha osí X a Y atď., sa spravujú prostredníctvom vstavaného riadiaceho rozhrania FB4.
Ochrana skenovacieho systému proti preťaženiu.
Bezpečnostné prvky laseru: Blokovanie s kľúčom, oneskorenie vyžarovania, magnetické blokovanie, ochrana proti zlyhaniu skenovania, rýchla elektromechanická uzávierka [reakčný čas <20 ms], nastaviteľná krycia doska clony, systém núdzového zastavenia s diaľkovým ovládaním s kľúčom a tlačidlom manuálneho reštartu.
Poznámka A : Vzhľadom na technológiu pokročilej optickej korekcie používanú v systémoch Kvant sa skutočný výstupný výkon každého laserového modulu nainštalovaného v systéme môže mierne líšiť od jeho špecifikácie. To neovplyvňuje celkový garantovaný výstupný výkon systému.
Poznámka B: Celková divergencia lúča sa vypočíta ako priemerná aritmetická hodnota všetkých jednotlivých farieb. Divergencia každej farby sa vypočíta ako:
1. FWHM prierezu lúča pre okrúhle lúče alebo
2. Aritmetický priemer horizontálnej a vertikálnej divergencie lúča pre všetky obdĺžnikové lúče.
